SFP+ 8路波长转换卡

8路SFP+ 波长转换卡是我公司推出的光纤链路波长转换、光信号放大卡。它采用光-电-光的转换原理使光信号再生,从而实现光信号的再生放大和波长转换;配合C/DWDM复用/解复用器可实现波分复用传输、波长转换、OEO信号放大等,特别适用于155M~10G/s, SDH/SONET、以太网等光通信系统,为光纤中继和光纤资源紧缺的传输线路提供快捷、低成本的传输方案。


功能与特性

描述

基本功能

  • 实现8 125Mbit/s  10Gbit/s 范围内任意速率信号的整形、再生和重定时。

  • 实现4 125Mbit/s  10Gbit/s 光信号的双向中继

  • 实现8 125Mbit/s  10Gbit/s 光信号的单向中继

  • 可以将4125Mbit/s  10Gbit/s 速率范围内任意协议的业务信号转换成符合ITU-T G.694.1 建议的DWDM标准波长或符合ITU-T G.694.2 建议的CWDM 标准波长

  • 支持速率≤10G信号的3R功能。

  • 同时可以实现上述转换的逆过程

业务类型

  • GE:以太网业务,速率为1.25Gbit/s。支持GE 光信号。

  • FE:以太网业务,速率为125Mbit/s。支持FE 光信号。

  • STM-1SDH 业务,速率为155.52Mbit/s

  • STM-4SDH 业务,速率为622.08Mbit/s

  • STM-16SDH 业务,速率为2.488Gbit/s

  • ESCONSAN 业务,速率为200Mbit/s

  • FC100SAN 业务,速率为1.06Gbit/s

  • FC200SAN 业务,速率为2.12Gbit/s

  • DVB-ASIDigital Video Broadcasting -Asynchronous Serial Interface):数字电视业务,速率为270Mbit/s

  • SDIDigital Video Broadcasting - Serial Digital Interface):数字电视业务,速率为270Mbit/s

  • HD-SDI:高清晰数字电视业务,速率为1.485Gbit/s

  • CPRI option1:速率为0.6144Gbit/s

  • CPRI option2:速率为1.2288Gbit/s

  • CPRI option3:速率为2.4576Gbit/s

  • 其他42Mbit/s 2.67Gbit/s 任意速率业务。

  • OTN 业务,速率为2.67Gbit/s

  • 10GE LAN:以太网业务,速率为10.31Gbit/s

  • 10GE WAN:以太网业务,速率为9.95Gbit/s

  • STM-64SDH 业务,速率为9.95Gbit/s

  • OTU2OTN 业务,速率为10.71Gbit/s

  • OTU2vOTN 业务,速率为11.1Gbit/s

编码方式

采用NRZ编码方式

告警与性能监测

提供以下客户侧和WDM 侧监测功能:激光器偏置电流监测、激光器工作温度的监测、光功率监测等

中继功能

OEO-8SFP+单板可实现125Mbit/s10Gbit/s 速率范围内任意信号的中继。

环回

  • 支持WDM 侧环回

  • 支持客户侧环回

ALS功能

当波分侧接收不到光信号时,将关闭客户侧的激光器以避免激光对人体的伤害。波分侧光口无激光器的自动关断功能。

接口模块

  • 光口SFP 模块,可接入单板支持的任意光信号。

  • 单纤双向SFP 模块,可接入10G及以下任意速率光信号。

WDM规格

支持DWDM CWDM 两种技术规格。

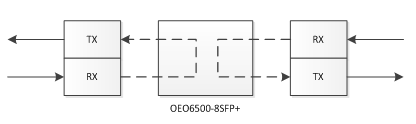

单端口自发自收模块



OEO波长转换模式
